焊接技术实训室
发布时间:2022-02-16 13:22:00 点击: 发布人:赵硕
根据海运学院的总体规划,机电工程系专业建设的需要,并且考虑理实一体化教学的特点,学院投资建设焊接技术实训室。焊接技术实训室面向全院开放,满足工科专业焊接技术实训的要求。
1、焊接技术实训室建设依据
(1)符合国家专业标准中要求的焊接技术课程;
(2)符合人才培方案中设置焊接技术课程学时要求;
(3)机电系每年需要80学时焊接技术实训课程,实训室面向全院开放;
(4)实训可按6-7人1组,8个组;
2、焊接技术实训内容
(1)手工电弧焊
(2)熔化极气体保护焊(二保焊)
(3)非熔化极气体保护焊(氩弧焊)
(4)埋弧焊
通过实训,可使学生能够全面地了解焊接操作方法及安全防护相关要求,掌握焊接基本知识和实践操作技能,达到相关企业生产技术员岗位要求,为将来从事机械制造、维修等岗位打下良好的基础。
3、焊接技术实训室设备
机电工程系焊接技术实训室设备见下表。
拟建实训室名称 |
焊接技术实训室 |
使用时间 |
2022.3 |
使用条件 面积、电 |
156㎡ 380V/15kW |
|
安放地点 |
2号实训楼两间教室 |
共享专业 |
3个专业: 机电设备技术; 工业机器人技术; 港口机械与智能控制 |
预计设备使用率(按班级总学时) |
计划:60+4=64学时 实训:20*4=80学时
|
|
序号 |
设备名称与型号 |
数量 |
备注 |
|||
1 |
手工电弧焊机 |
2 |
|
|||
2 |
二氧化碳气体保护焊焊机 |
2 |
|
|||
3 |
氩弧焊焊机 |
2 |
|
|||
4 |
埋弧焊焊机 |
2 |
|
|||
5 |
半自动火焰切割机 |
1 |
|
|||
6 |
焊接除尘设备 双臂型 |
4 |
|
|||
7 |
角磨机 |
5 |
|
|||
8 |
干粉灭火器 |
2 |
|
|||
9 |
焊接工作服 |
50 |
|
|||
10 |
手持式焊帽 |
25 |
|
|||
11 |
头盔式焊帽 |
25 |
|
|||
12 |
焊工手套 |
100 |
|
|||
13 |
试板 |
200 |
|
|||
14 |
焊条 |
25 |
|
|||
15 |
氩弧焊实心焊丝 |
25 |
|
|||
16 |
二保焊实心焊丝 |
30 |
|
|||
17 |
埋弧焊丝 |
50 |
|
|||
18 |
保护气体 Ar |
10 |
|
|||
19 |
保护气体 CO2 |
20 |
|
|||
20 |
钨极 与焊机匹配 |
20 |
|
|||
21 |
二保焊导电嘴 与焊机匹配 |
20 |
|
|||
22 |
埋弧焊导电嘴 与焊机匹配 |
20 |
|
|||
23 |
氩弧焊保护嘴 与焊机匹配 |
20 |
|

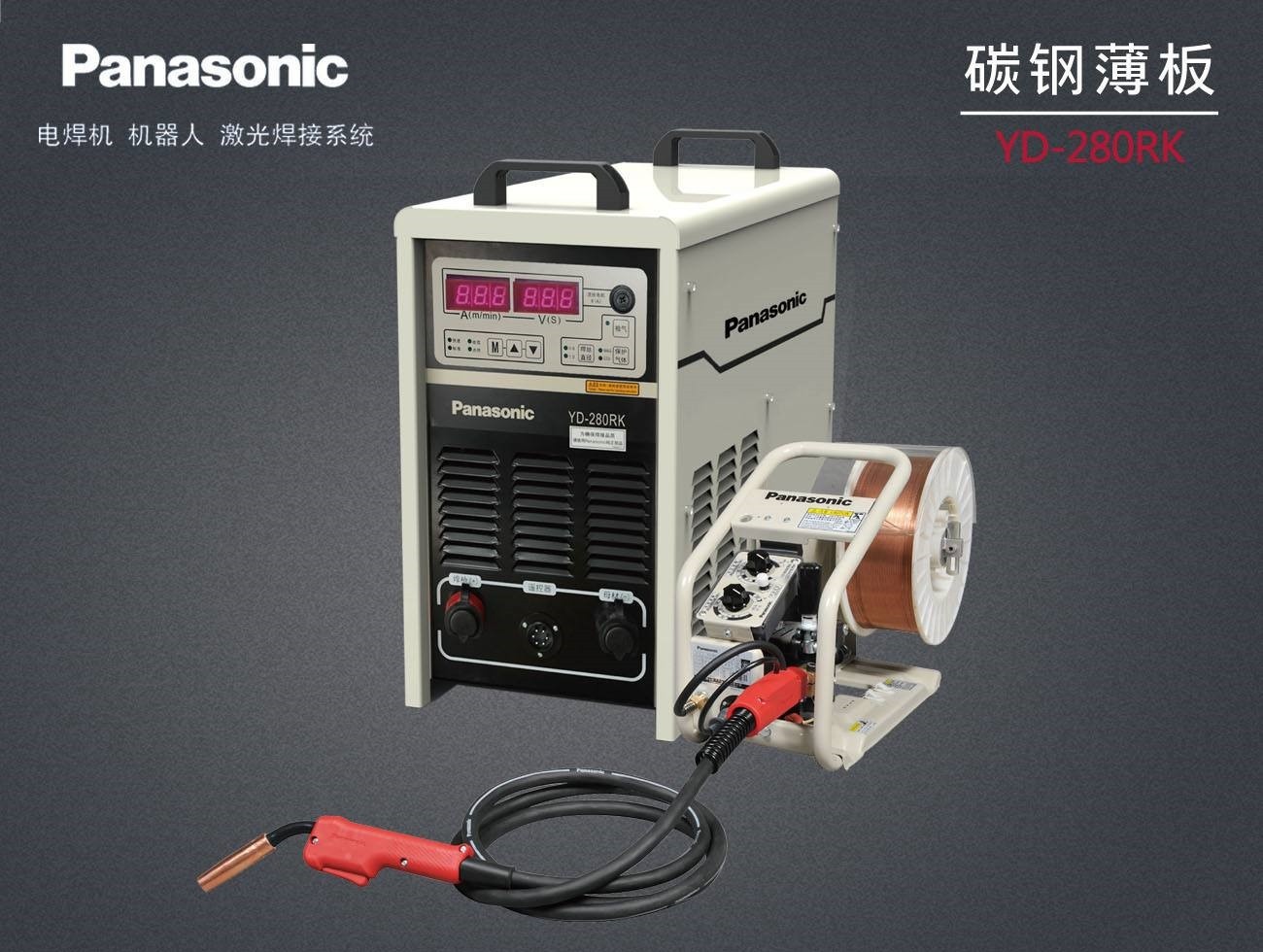

4、焊接技术实训室图片
焊接技术实训室图片如下:
